执念化成的 WEB Gerber 查看工具

从学校出来，就从事 PCB 行业了。一开始在钻孔厂待了四年，之后又从业过 CAM 工程，再之后又从事过一段时间的 CAM 报价工程。虽然十多年不做与 PCB 相关的工作了，但是一直有关注。

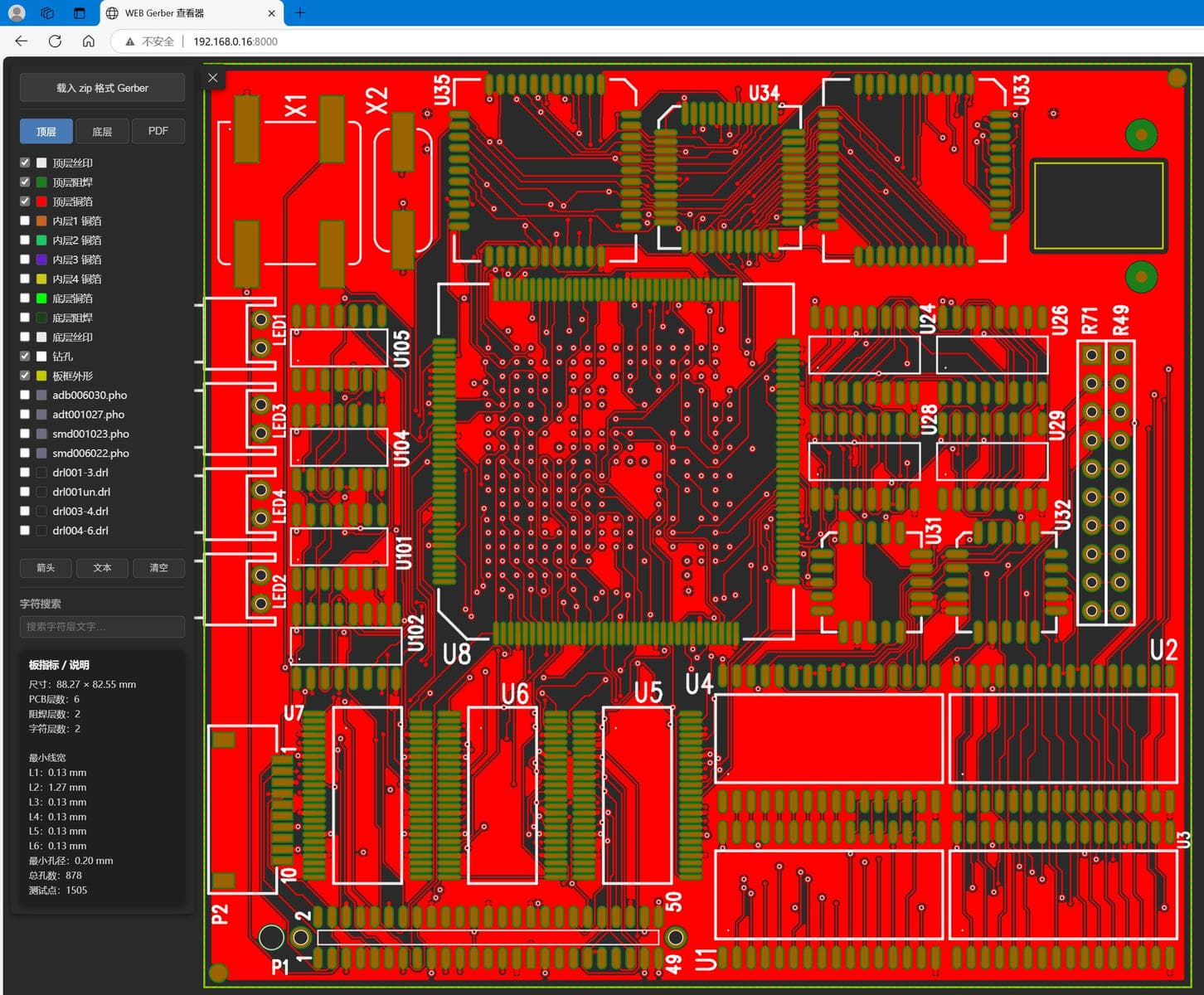

工具核心功能

写的这个工具主要供报价用。导入文件后，影响报价的参数就自己计算好了：

• 外形尺寸
• 线路层数
• 阻焊字符层数
• 线宽
• 孔径
• 孔数
• 测试点数

此外，它还能直接输出 PDF 文件。

操作与交互特性

• 快捷键支持：

  • 提供 Q 键目视检查元素尺寸

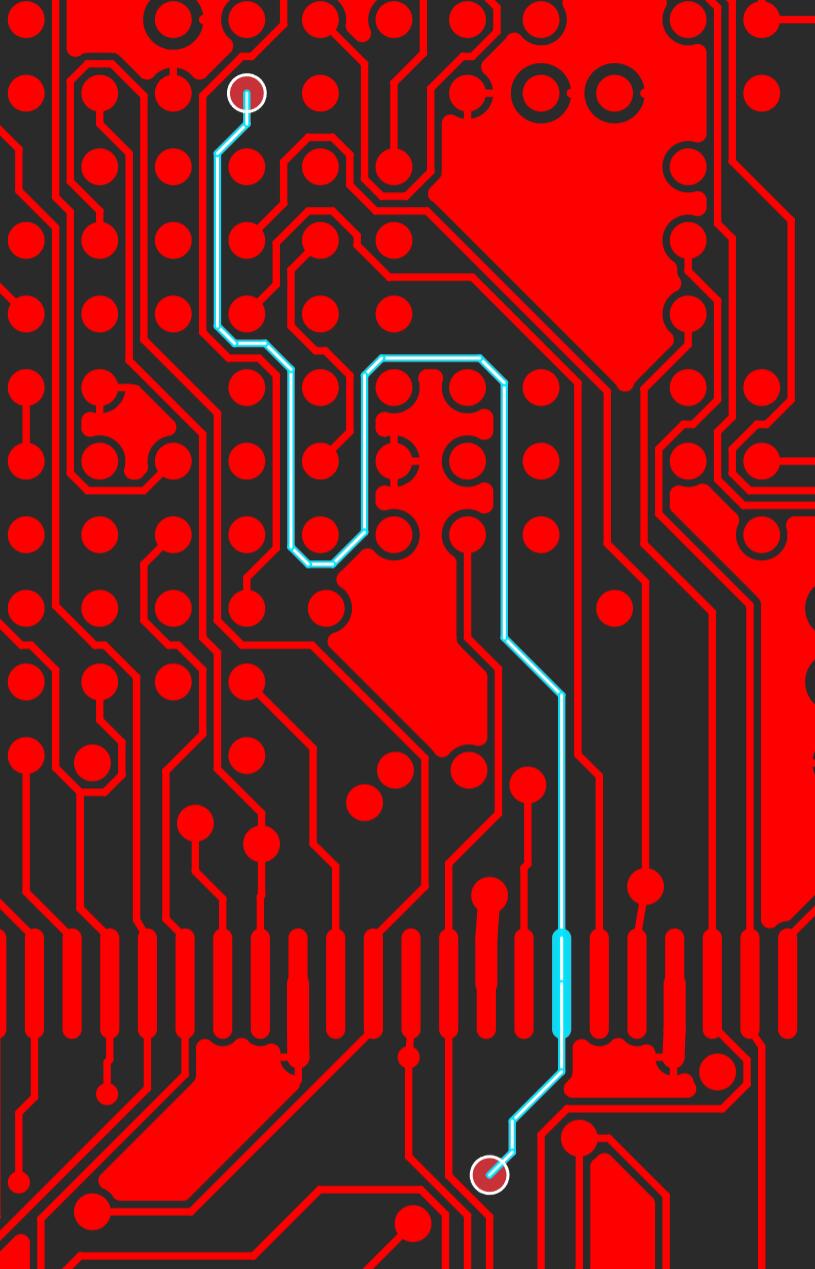

  • 提供 W 键供高亮网络
• 测试功能：提供简单的点对点测试
• 智能识别：导入资料后，后台自动 OCR，可以直接搜索字符层的位号

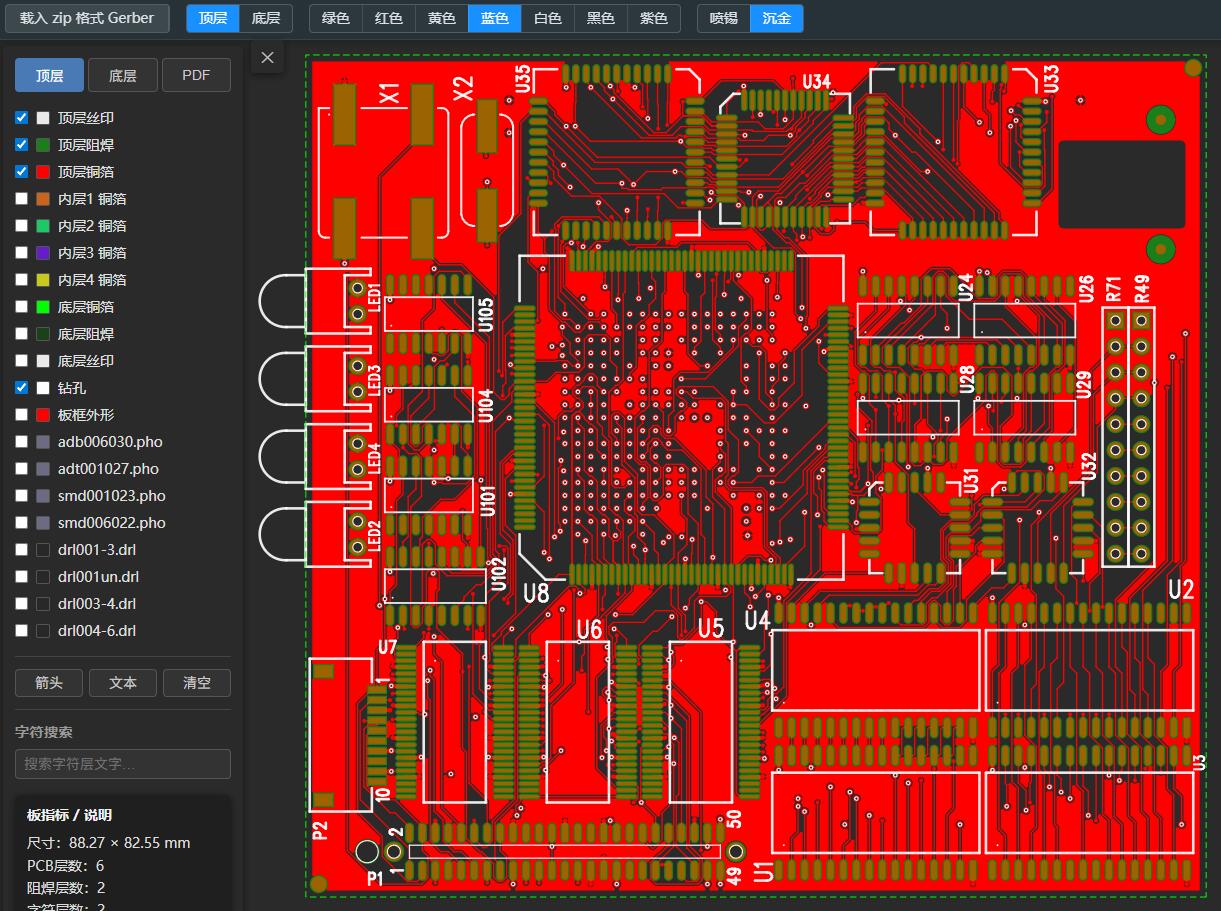

版本更新说明

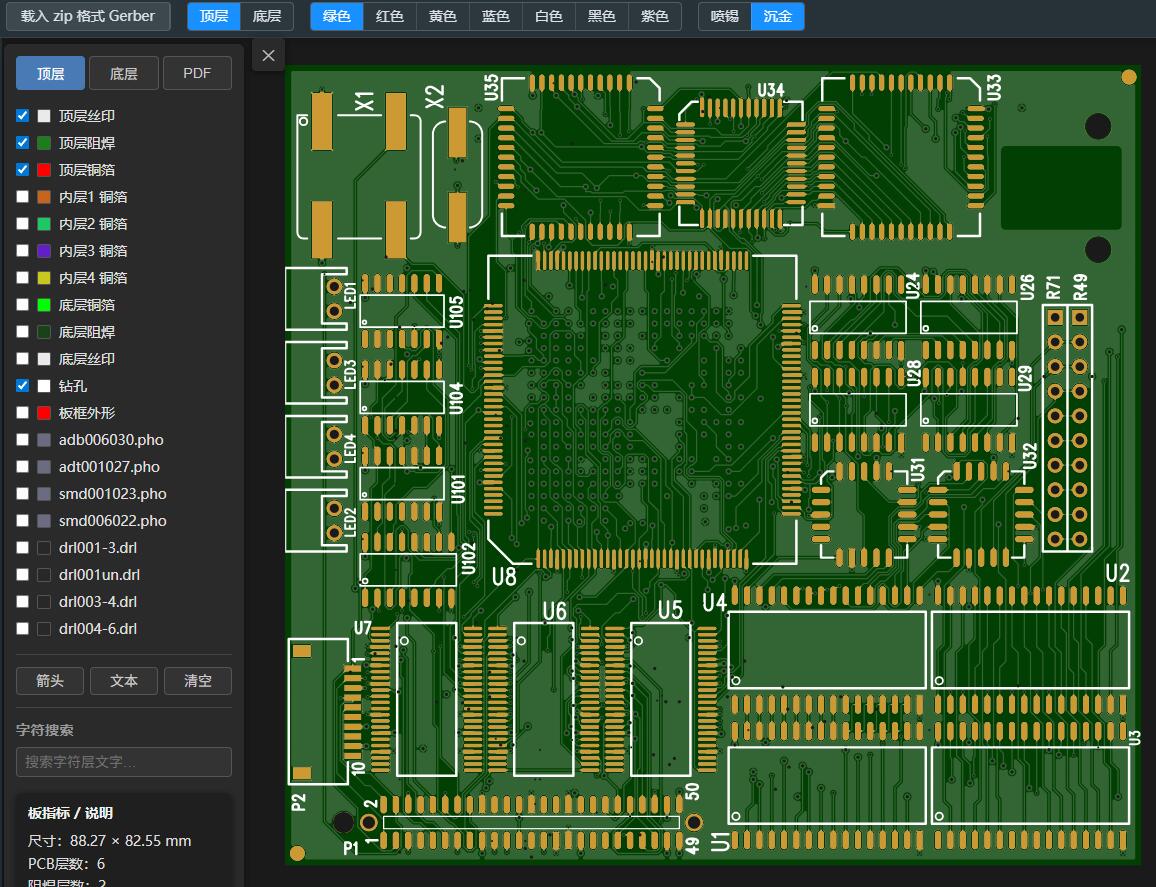

已更新，带 PCB 仿真功能，能大概看到 PCB 成品板样子。
